Come viene applicato un modulo LRF da 905 nm nei moderni sistemi di portata?

Estratto dell'articolo

A Modulo LRF da 905 nmè un componente fondamentale dei moderni sistemi laser di misurazione della distanza e di misurazione della distanza, ampiamente adottato nell'automazione industriale, nei trasporti intelligenti, nel rilevamento esterno e nell'integrazione elettro-ottica. Questo articolo fornisce un'analisi tecnica completa del modulo LRF da 905 nm, spiegando come funziona, dove viene applicato e come le sue specifiche si allineano ai requisiti di sistema del mondo reale. Sono inclusi parametri dettagliati, spiegazioni strutturate e domande tecniche comuni per supportare la valutazione ingegneristica e le decisioni di approvvigionamento. La discussione si conclude con approfondimenti pratici sull'integrazione e un riferimento al marchio JioptiK per un'ulteriore collaborazione tecnica.

Sommario

• 1. Come funziona un modulo LRF da 905 nm nella misurazione della distanza?
• 2. Come vengono definite e valutate le specifiche del modulo LRF da 905 nm?
• 3. Come viene integrato un modulo LRF da 905 nm nei sistemi applicativi?
• 4. Come si evolveranno i moduli LRF da 905 nm nelle future tecnologie?

1. Come funziona un modulo LRF da 905 nm nella misurazione della distanza?

Un modulo LRF da 905 nm funziona in base al principio del tempo di volo (ToF), in cui un impulso laser emesso a una lunghezza d'onda di 905 nanometri viaggia verso un bersaglio, si riflette sulla sua superficie e ritorna al ricevitore. Il modulo calcola la distanza misurando con precisione il tempo trascorso tra l'emissione e la ricezione.

La lunghezza d'onda di 905 nm si trova nello spettro del vicino infrarosso, bilanciando l'efficienza della trasmissione atmosferica e la disponibilità dei componenti. Questa lunghezza d'onda è ampiamente utilizzata grazie alla sua compatibilità con i rilevatori a base di silicio e con la consolidata tecnologia laser a semiconduttore.

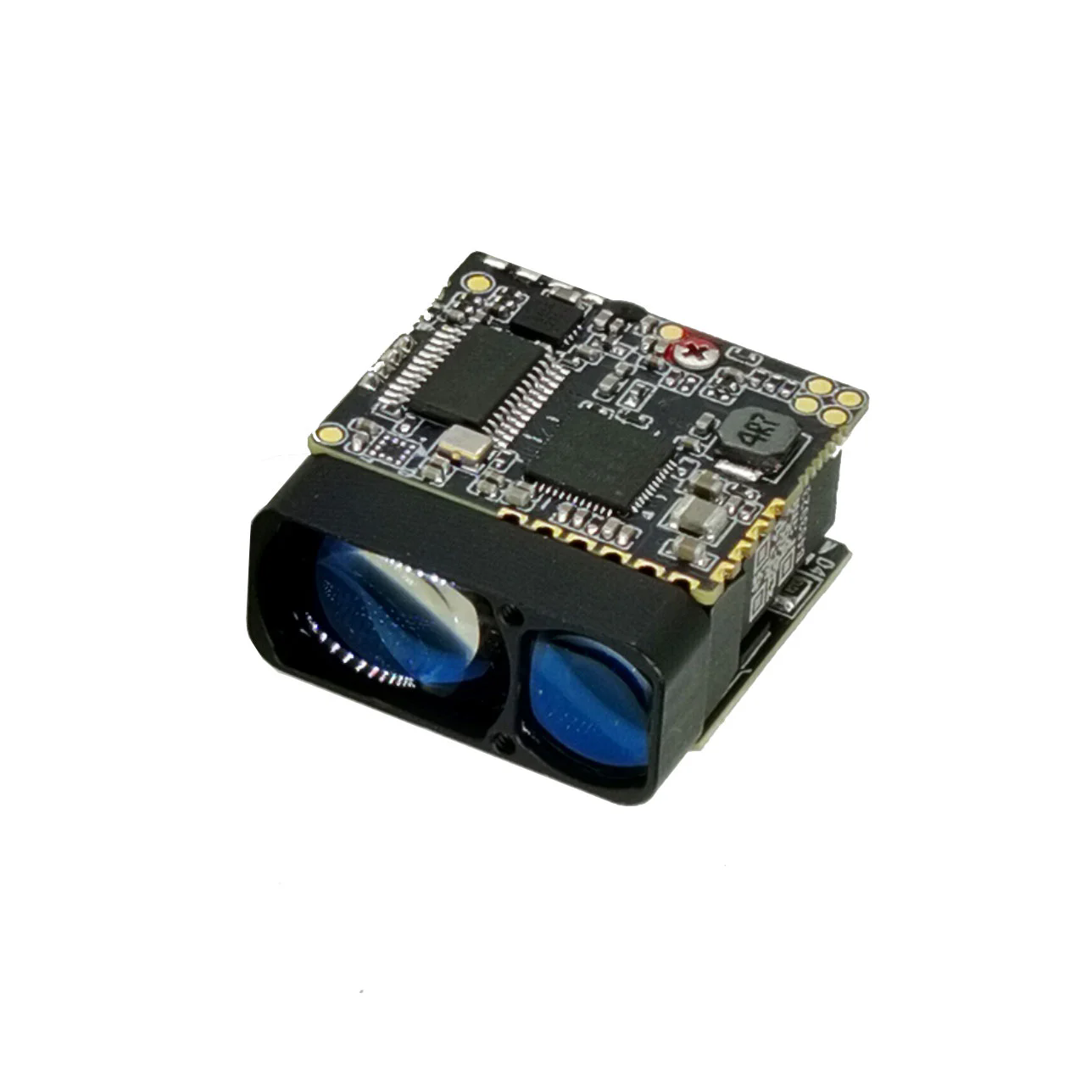

Un tipico modulo LRF da 905 nm è costituito da un emettitore laser, un'ottica di ricezione, un fotorilevatore, un circuito di temporizzazione, un'unità di elaborazione del segnale e un'interfaccia di comunicazione. Insieme, questi componenti consentono una misurazione accurata in condizioni ambientali variabili come nebbia, polvere e riflettività variabile.

Nei sistemi pratici, il modulo funziona come un'unità di rilevamento autonoma, fornendo dati sulla distanza in tempo reale ai controller host per ulteriori calcoli, processi decisionali o visualizzazioni.

2. Come vengono definite e valutate le specifiche del modulo LRF da 905 nm?

La valutazione tecnica di un modulo LRF da 905 nm richiede una chiara comprensione dei suoi parametri prestazionali principali. Queste specifiche determinano l'idoneità per applicazioni specifiche, che si tratti di misurazioni di precisione a corto raggio o di rilevamento esterno a lungo raggio.

Di seguito è riportata una panoramica consolidata dei parametri tecnici rappresentativi di un modulo LRF da 905 nm di livello industriale:

Questi parametri influenzano direttamente le prestazioni a livello di sistema. Ad esempio, la divergenza del raggio influisce sulla risoluzione spaziale a lunghe distanze, mentre la frequenza di ripetizione degli impulsi determina la reattività in tempo reale in scenari dinamici.

Quando valutano i moduli, gli ingegneri spesso danno priorità alla stabilità in tutti gli intervalli di temperatura, alla coerenza dei dati di output e alla compatibilità con i sottosistemi elettro-ottici esistenti.

3. Come viene integrato un modulo LRF da 905 nm nei sistemi applicativi?

L'integrazione di un modulo LRF da 905 nm varia a seconda del settore, ma generalmente segue pratiche di progettazione optoelettronica standardizzate. Il modulo è generalmente integrato in una piattaforma host che fornisce gestione dell'alimentazione, elaborazione dei dati e allineamento meccanico.

I domini applicativi comuni includono:

Nei sistemi di trasporto intelligenti, i moduli LRF da 905 nm vengono utilizzati per il rilevamento degli ostacoli, il controllo della velocità e il posizionamento dei veicoli. La loro risposta rapida e la capacità a lungo raggio supportano un funzionamento affidabile all'aperto.

Nell'automazione industriale, il modulo consente la misurazione della distanza senza contatto per gru, robotica e sistemi di movimentazione dei materiali, riducendo l'usura meccanica e migliorando la sicurezza.

Nei carichi utili elettro-ottici, come i sistemi di sorveglianza o di puntamento, il modulo si sincronizza con i sensori di imaging per fornire dati di distanza precisi allineati con l'output visivo.

I progettisti del sistema devono considerare l'allineamento ottico, la compatibilità elettromagnetica e la dissipazione termica durante l'integrazione. Una corretta calibrazione garantisce che la distanza misurata sia allineata con l'asse ottico e i quadri di riferimento del sistema.

Domande comuni sui moduli LRF da 905 nm

D: In che modo la riflettività del target influisce sulle prestazioni di misurazione?
R: La riflettività del target influenza direttamente la forza del segnale restituito. Le superfici ad alta riflettività consentono distanze di rilevamento più lunghe, mentre i target a bassa riflettività o diffusi riducono la portata effettiva e potrebbero richiedere la media del segnale.

D: Come si comporta un modulo LRF da 905 nm in condizioni meteorologiche avverse?
R: Mentre le lunghezze d'onda del vicino infrarosso subiscono una certa attenuazione in caso di nebbia, pioggia o polvere, i moduli da 905 nm mantengono prestazioni affidabili attraverso l'ottimizzazione dell'energia degli impulsi e degli algoritmi di elaborazione del segnale.

D: Come viene gestita la sicurezza degli occhi nella portata laser da 905 nm?
R: La sicurezza degli occhi è controllata attraverso la durata dell'impulso, la frequenza di ripetizione e la divergenza del raggio, garantendo la conformità agli standard internazionali di sicurezza laser pur mantenendo un'efficace capacità di portata.

4. Come si evolveranno i moduli LRF da 905 nm nelle future tecnologie?

Lo sviluppo futuro dei moduli LRF da 905 nm è guidato dalla richiesta di compattezza, maggiore integrazione e migliore intelligenza del segnale. I progressi nei laser e nei rilevatori a semiconduttore continuano a migliorare le prestazioni riducendo al contempo il consumo energetico.

Le tendenze emergenti includono una più stretta integrazione con le unità di elaborazione abilitate all’intelligenza artificiale, consentendo il filtraggio in tempo reale, la classificazione degli oggetti e strategie di portata adattiva. La fusione multisensore, che combina i dati LRF con sensori di visione e inerziali, sta diventando uno standard nelle piattaforme avanzate.

Nonostante l’emergere di lunghezze d’onda alternative, il modulo LRF da 905 nm rimane una scelta dominante grazie alla sua catena di fornitura matura, alla familiarità normativa e alla comprovata affidabilità sul campo.

Produttori comeJioptiKcontinuare a perfezionare i progetti dei moduli LRF da 905 nm per soddisfare gli standard di settore in evoluzione, offrendo soluzioni scalabili sia per applicazioni commerciali che specializzate.

Per gli integratori di sistemi e gli sviluppatori di progetti che cercano specifiche dettagliate, opzioni di personalizzazione o consulenza tecnica sui moduli LRF da 905 nm, si consiglia la comunicazione diretta con JioptiK.Contattaciper esplorare come le soluzioni di gamma su misura possano essere allineate con requisiti operativi specifici.
