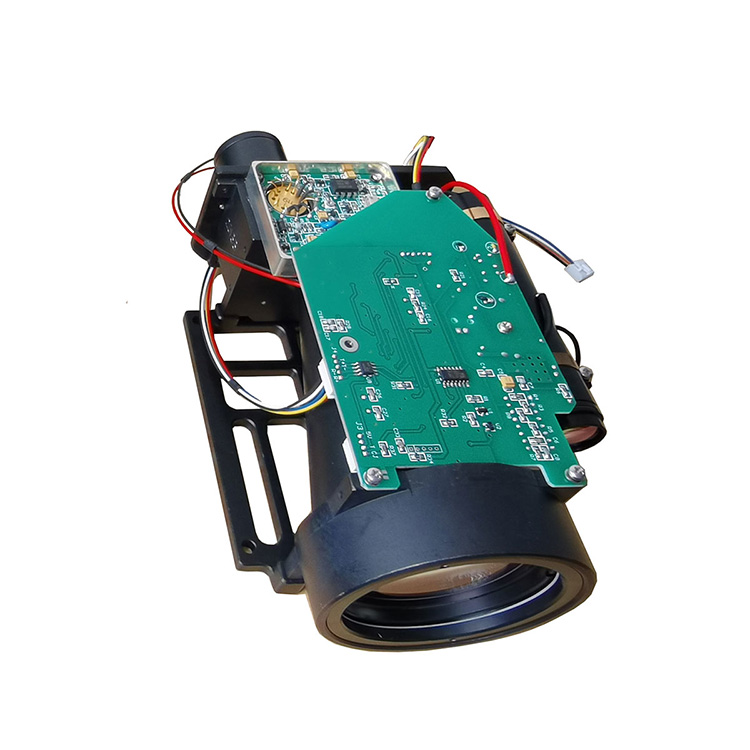

Nei moderni sistemi di rilevamento e misurazione, aModulo telemetro(spesso un modulo telemetro laser) è un'unità ottico-elettronica che calcola la distanza da un bersaglio emettendo un impulso laser e cronometrandone il ritorno (misurazione del tempo di volo o di fase).
Questo modulo telemetro è progettato per fornire misurazioni precise a lunga distanza in un pacchetto compatto e integrabile. L'obiettivo principale del modulo è l'accuratezza, la robustezza, l'elevata velocità di aggiornamento e la facilità di integrazione a livello di sistema.
Specifiche principali (tipiche, illustrative)
| Parametro | Valore/Intervallo | Note / Significato |
|---|---|---|
| Lunghezza d'onda | 1550 nm (o in alternativa 905 nm nelle varianti) | Fascia protettiva per gli occhi; meno interferenze con i sistemi di visione notturna |
| Intervallo di misurazione | Da 10 m a 5.000 m (con bersagli riflettenti) | Capacità a lungo raggio per applicazioni impegnative |
| Precisione/Risoluzione | ±0,5 m (o fino a ±1 m) | Alta precisione su distanze variabili |
| Aggiornamento/frequenza di campionamento | Da 1 a 10 Hz (o superiore nelle versioni avanzate) | Adatto per scenari dinamici o di scansione |
| Divergenza del fascio | ≤ 0,5MRAD | Raggio stretto per una diffusione minima del bersaglio |
| Temperatura operativa | da –40 °C a +65 °C | Robusto in ambienti difficili |
| Alimentazione elettrica | Da 6 V a 36 V CC | Flessibile per diverse piattaforme |
| Dimensioni/Peso | ~50 × 30 × 22 mm, ~39 g | Integrazione compatta e leggera |
| Interfaccia di comunicazione | TTL/UART/RS-232 ecc. | Facile interfaccia elettrica con i sistemi host |
| Urti e vibrazioni meccaniche | Tolleranza agli urti fino a ~1.500 g | Elevata affidabilità in ambienti difficili |
| Rilevamento multi-bersaglio | Fino a 5 bersagli (con spaziatura discriminabile) | Capacità di rilevare riflessioni secondarie |
Precisione e Affidabilità
L'elevata precisione consente la misurazione della portata a grana fine in attività critiche come il puntamento, il rilevamento o l'elusione degli ostacoli. Le tolleranze di progettazione, la stretta divergenza e l'elaborazione del segnale contribuiscono tutti a risultati stabili e ripetibili.
Capacità a lungo raggio
La capacità del modulo di raggiungere diversi chilometri espande la sua utilità oltre i sensori a corto raggio. Molti moduli telemetro commerciali sul mercato pubblicizzano misurazioni fino a 2.000 mo oltre.
Fattore di forma compatto e basso consumo
Rispetto agli ingombranti strumenti di rilevamento o alle grandi unità Lidar, il volume ridotto, il peso leggero e il consumo energetico moderato di questo modulo lo rendono ideale per sistemi embedded e piattaforme mobili.
Robustezza in ambienti difficili
L'ampio intervallo di temperature di funzionamento, l'elevata tolleranza agli shock meccanici e il design ottico rinforzato garantiscono prestazioni in condizioni di vibrazioni, stress termico o manipolazione difficile.
Facilità di integrazione
Grazie alle interfacce di comunicazione standard e alla progettazione elettronica semplice, il modulo semplifica l'integrazione in sistemi più grandi, abbreviando i cicli di sviluppo.
Discriminazione di bersagli multipli
Negli scenari in cui si verificano riflessi di più oggetti (ad esempio attraverso fogliame o strutture a strati), il modulo può distinguere bersagli separati, migliorando la consapevolezza della situazione.
Capacità a prova di futuro
La sua architettura può supportare aggiornamenti del firmware, algoritmi adattivi e potenziali miglioramenti delle funzionalità come la scansione multi-raggio, la fusione dei sensori o la classificazione.
Sistemi di difesa e tattici: Telemetria montata sull'arma, sorveglianza, tracciamento dei bersagli.
Veicoli aerei senza pilota (UAV): rilevamento dell'altitudine, rilevamento degli ostacoli, mappatura del terreno.
Veicoli autonomi/Robotica: Mappatura ambientale, evitamento degli ostacoli, navigazione.
Rilievo e geospaziale: Misurazione precisa della distanza per l'ispezione di topografia, edifici e infrastrutture.
Automazione industriale: Controllo di processo, misurazione in grandi impianti, ispezione di infrastrutture.
Collegamenti elettrici e interfaccia
Garantire un'alimentazione pulita (tensione stabile, bassa ondulazione). Collega le linee TTL, UART o RS232 per protocollo del modulo. Utilizzare schermatura e protezione ESD per evitare danni durante la movimentazione.
Allineamento ottico e montaggio
Montare il modulo rigidamente per preservare l'allineamento, evitando disallineamenti in caso di urti o vibrazioni. Utilizzare supporti a coda di rondine o di precisione. Il puntamento può essere eseguito tramite un puntatore ausiliario o un meccanismo di allineamento del raggio interno.
Gestione termica
Negli scenari di uso continuo, il montaggio su un percorso termico conduttivo o l'utilizzo di dissipatori di calore passivi aiuta a prevenire la deriva termica nei componenti ottici.
Firmware e calibrazione
Caricare i coefficienti di calibrazione e correggerli per la distorsione dell'intervallo non lineare. Alcuni moduli supportano l'aggiornamento del firmware per migliorare le prestazioni dell'algoritmo.
Filtraggio del segnale e rifiuto dei valori anomali
Applica filtri a media mobile, gating di soglia o soppressione di valori anomali simili a RANSAC per stabilizzare gli output della distanza in ambienti rumorosi.
Ricerca e targeting per parole chiave
Concentrati su parole chiave ad alto intento come "modulo telemetro laser", "sensore telemetro OEM", "modulo di distanza a lungo raggio", "telemetro per UAV" e "sensore di distanza laser modulare". Utilizza i modificatori locali se ti rivolgi a mercati specifici (ad esempio "Modulo telemetro UAV USA").
Laser a stato solido e pompati a diodi
I moduli che si evolvono dai laser pulsati alle architetture a stato solido o pompate a diodi promettono tassi di ripetizione più elevati, un minore consumo di energia e una durata più lunga. I principali produttori offrono già sistemi compatti a stato solido con autonomia di decine di chilometri.
Funzionalità multiraggio e di scansione
Invece del range a linea singola, i moduli possono evolversi in fasci multipli o scansione rotante per nuvole di punti 3D, migliorando la consapevolezza della situazione.
AI integrata/Elaborazione Edge
L'integrazione di funzionalità di classificazione o segmentazione direttamente nel modulo (ad esempio identificazione di oggetti, filtraggio) riduce il carico dell'host e accelera il processo decisionale.
Fusione di sensori e ibridazione Lidar
Combina moduli telemetro con telecamere, IMU (unità di misura inerziale), radar o lidar per fornire modelli ambientali più ricchi.
Moduli di integrazione e plug-and-play superiori
I moduli possono essere sempre più forniti con schede, dissipatori di calore, connettori e kit di montaggio precalibrati per ridurre il carico di integrazione.
Miniaturizzazione e riduzione dei costi
Con l’avanzamento della fabbricazione e della fotonica, i moduli si ridurranno ulteriormente, consentendo l’uso in droni più piccoli, dispositivi portatili o piattaforme di consumo.
Standard ed ecosistemi
L’emergere di protocolli comuni, la compatibilità dei plug tra fornitori e gli ecosistemi di interoperabilità potrebbero accelerarne l’adozione.
Stare al passo con queste tendenze consente a un fornitore di moduli di:
Anticipare le aspettative dei clienti
Adattare strategicamente le roadmap
Conquistare nuovi mercati (ad esempio droni commerciali, veicoli autonomi)
Evitare l'obsolescenza
Rafforza la portata della SEO pubblicando riflessioni lungimiranti
Definisci un percorso di aggiornamento modulare, consentendo ai clienti esistenti di adottare nuove tecnologie laser o funzionalità di scansione tramite firmware o hardware aggiuntivo.
Pubblica in anticipo white paper, post di blog e contenuti sul “futuro del raggio laser” per puntare alla leadership di pensiero.
Offri API e interfacce aperte per consentire l'integrazione con ecosistemi di sensori e piattaforme lungimiranti.
Monitora e crea partnership con ecosistemi di fotonica, intelligenza artificiale e fusione di sensori.
D: Quali fattori limitano la portata massima di un modulo telemetro laser?
R: La portata massima è limitata dalla potenza del trasmettitore, dalla divergenza del raggio, dalla riflettività del bersaglio (albedo), dall'attenuazione atmosferica (nebbia, polvere), dalla sensibilità del ricevitore e dal rapporto segnale-rumore. L'integrazione in un sistema più grande può introdurre diafonia o accoppiamento ottico che riduce la portata effettiva e deve essere progettata con attenzione.
D: Come viene mantenuta la precisione in caso di temperatura o stress meccanico?
R: Attraverso compensazioni di progettazione, curve di calibrazione della temperatura, rigidità meccanica, stabilità dell'allineamento ottico e algoritmi di filtraggio. Alcuni moduli regolano internamente i tempi e l'allineamento del raggio per eliminare la deriva. L'elevata tolleranza agli urti e i telai robusti riducono il disallineamento dovuto allo stress.
In sintesi, il modulo telemetro qui descritto abbina capacità di misurazione laser all'avanguardia con un design compatto e robusto che supporta la misurazione della distanza ad alta precisione in contesti impegnativi. La sua combinazione di rilevamento multi-bersaglio, divergenza del raggio stretto, elevata velocità di aggiornamento e facilità di integrazione lo posiziona per competere fortemente nei mercati della difesa, degli UAV, della robotica e del rilevamento.
Questo modulo è offerto sotto ilJioptiKmarchio, che riflette un impegno per l'innovazione e l'integrazione nel rilevamento ottico di precisione. Per ulteriori dettagli, supporto tecnico, valutazione di campioni o indicazioni sull'integrazione, ti invitiamo a contattarcicontattaci.
Per ulteriori informazioni sui nostri prodotti, contattare Jioptik.
