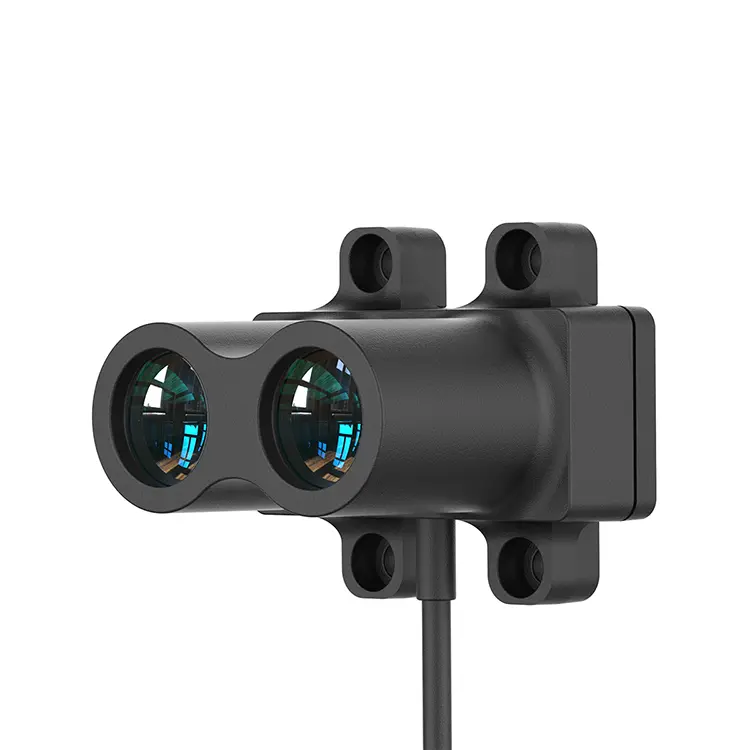

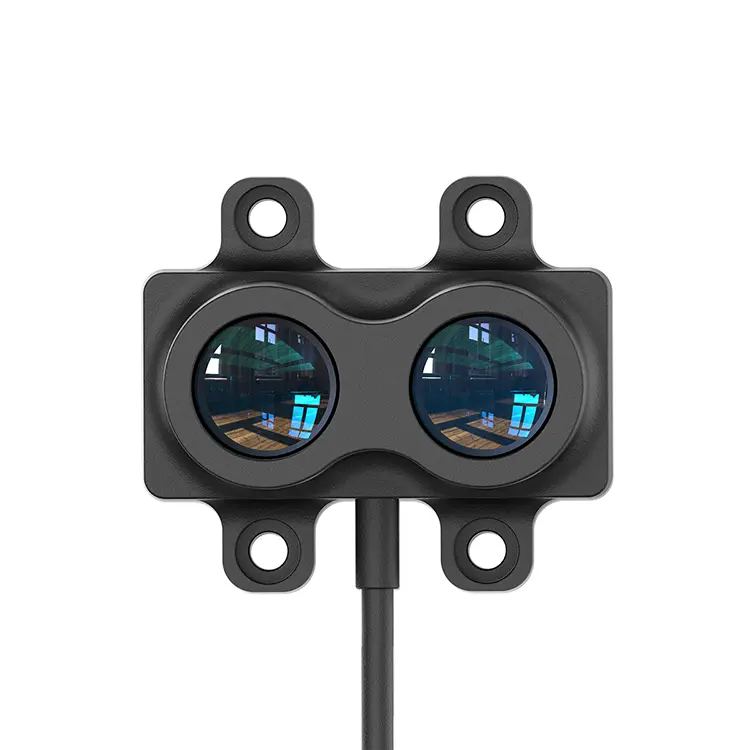

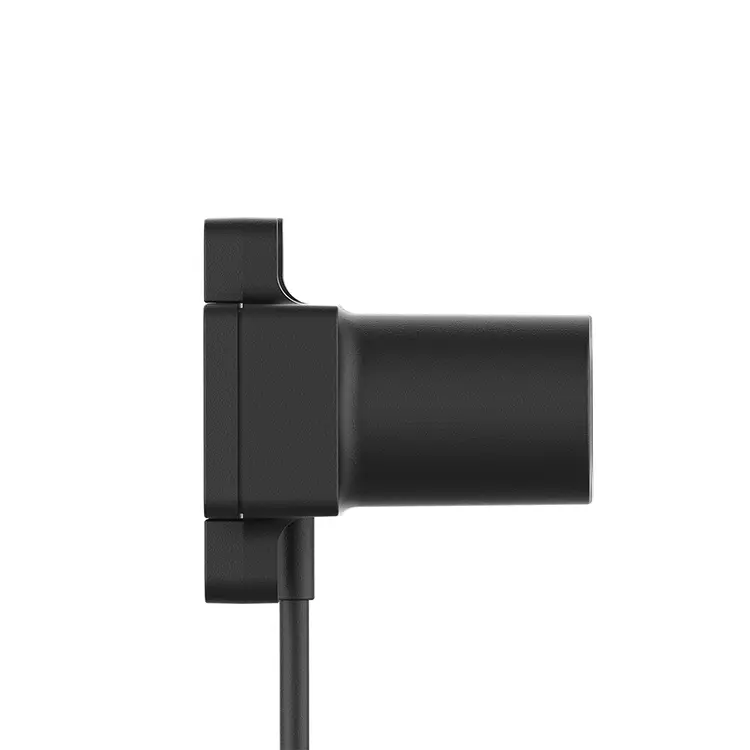

Il sensore radar a base di laser TOF da 180 m STA-LR-C180 è un sensore radar a base laser a punto singolo a lungo raggio conveniente, che è stato notevolmente aggiornato e ottimizzato in base a DeTof. La gamma di portata può raggiungere fino a 180 m, con un sistema ottico più efficiente e una migliore progettazione di circuiti. Pur garantire prestazioni di distanza più elevate, ha anche prestazioni eccellenti nei punti ciechi e nel consumo di energia. Con l'aggiornamento e l'ottimizzazione degli algoritmi, anche le prestazioni di errore in diversi ambienti sono notevolmente migliorate.
La lente ad alta precisione STA-LR-C180 adotta una lente di vetro rivestita per migliorare la trasmittanza, ottenere una gamma più chiara e avere una maggiore durezza del vetro, resistenza ai graffi, resistenza alla corrosione e una durata di servizio estesa. La compensazione della temperatura costruita consente una misurazione precisa con un ampio intervallo di temperatura operativa da -40 ° C a+70 ° C. Può essere ampiamente applicato in campi come il controllo dell'altezza del veicolo aereo senza pilota, il trasporto intelligente, i parcheggi intelligenti e l'agricoltura intelligente.
| Modello di prodotto | STA-LR-C180 | |
| Prestazioni del prodotto | Intervallo di misurazione | 180 m@90%; 60m@10% |
| Frequenza di misurazione | 1-2000Hz | |
| ripetibilità | ＜ 3 cm （@＞ 50%）, ＜ 5 cm （@15%-50%）, 7 cm （@＜ 15%） | |
| Precisione della gamma | ± 5 cm （≤40m）, ± 0,5%(＞ 40m) | |
| Risoluzione della gamma | 1 cm | |
| Classe di protezione | IP65 | |
| Resistenza alla luce ambientale | 100klux | |
| Parametro ottico | Angolo di campo | 39Mard （2,2 °） |
| Angolo di divergenza del raggio laser | 9Mard （0,5 °） | |
| Lunghezza d'onda del raggio laser | 905nm | |
| Sicurezza degli occhi | Classe I (IEC 60825 - 1: 2014) | |
| Comunicazione interfaccia |
Interfaccia di comunicazione | LVTTL/IO/IIC/PWM/RS485/RS232/CAN/ 4-20MA/IO (NPN)/IO (PNP)/IO (3.3V) |
| Interfaccia meccanica | Terminali XH-4P (XHP-4) Connettori a cavo BMW Terminali tubolari (E0508) |
|
| Meccanico parametri elettrici |
Tensione di alimentazione | 5V, 12-28v |
| Consumo energetico massimo | ＜ 250MW | |
| altri | Dimensione complessiva | 40*40*45mm |
| Temperatura operativa | -40 ℃ -70 ℃ | |
| peso | 35g | |
| Lunghezza della linea | 40 cm | |
| Nota: accuratezza dell'intervallo, risoluzione dell'intervallo, accuratezza della ripetizione, ecc. Sono stati tutti testati al chiuso a condizioni di 25 ℃ riflettanza diffusa (riflettanza al 90%). Le variazioni delle condizioni possono portare a variazioni nei risultati di misurazione. | ||
Il radar a base laser ad alta precisione della serie LR ha 11 interfacce e 3 connettori tra cui scegliere.
11 tipi di interfacce
● Categoria di comunicazione: LVTTL/TTL/IIC/CAN/RS232/RS485 (Modbus)
● Classe analogica: PWM/4-20MA
● Tipo di interruttore: I0 (3. 3V)/I0 (NPN)/IO (PNP)

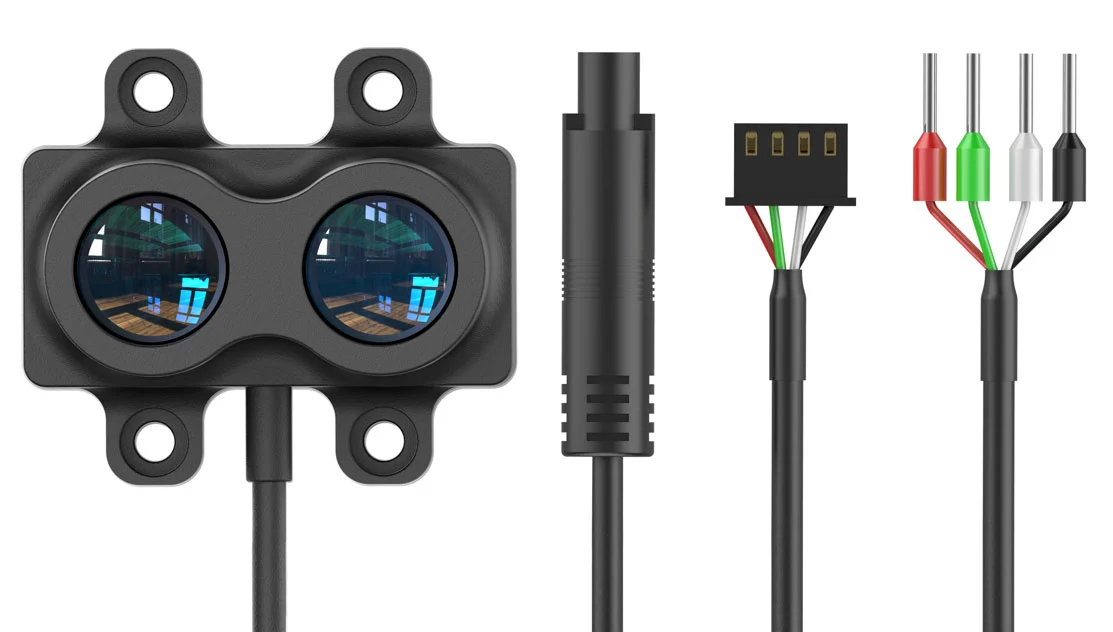

3 tipi di connettori
● Connettore XH-4P (impostazione predefinita): un connettore ampiamente utilizzato dagli ingegneri elettronici.
● Connettore del cavo BMW (personalizzato): IP67 Dust a prova di polvere e impermeabile sul connettore, facile da collegare e scollegare.
● Terminale del tubo (Modello: E0508): un tipo di terminale di cablaggio ampiamente utilizzato nelle apparecchiature di automazione.

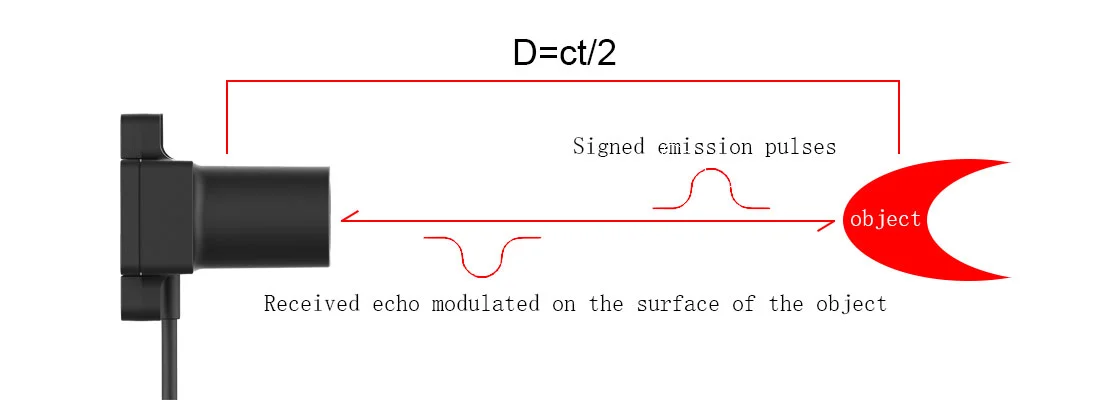

Il radar laser a distanza LR che utilizza la tecnologia Detof migliorata, ereditando i vantaggi del metodo tradizionale di impulsi TOF mentre si combina con la firma pre -fabbrica, rendendo la precisione e la velocità del bilancio della serie LRXX e esegui bene all'aperto.
Per ulteriori informazioni sui nostri prodotti, contattare Jioptik.
