1200m Mini Laser Rangefinder Modulo (LRF)
1200m Mini Laser Rangefinder Modulo (LRF)
1200m Mini Laser Rangefinder Modulo (LRF)
1200m Mini Laser Rangefinder Modulo (LRF)

1200m Mini Laser Rangefinder Modulo (LRF)

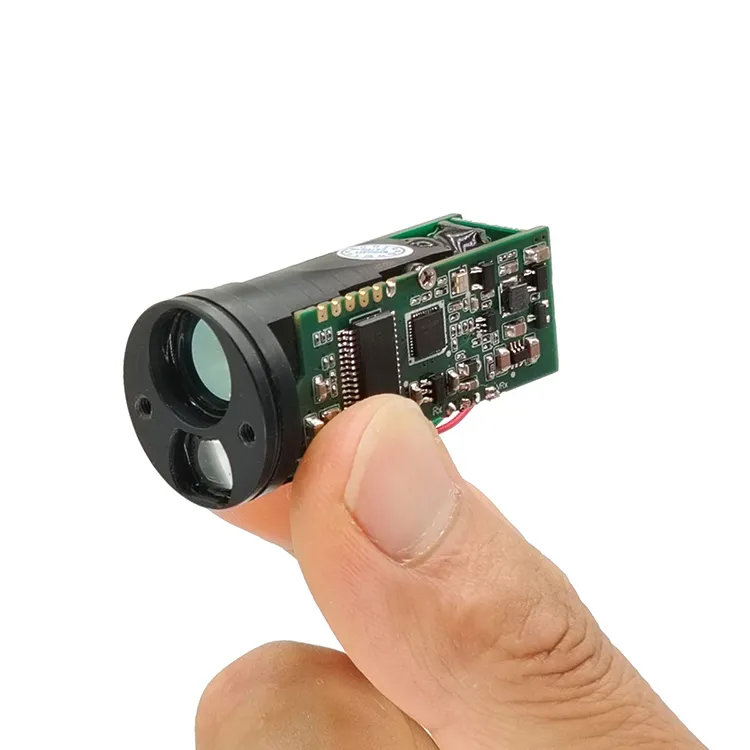

Il modulo Finder per range laser in miniatura STA-M adotta componenti laser a semiconduttore da 905 nm, con basso consumo di energia, piccole dimensioni, prestazioni stabili e altre caratteristiche, adatto per imaging termico, visione notturna e altri dispositivi mobili portatili e integrazione delle apparecchiature POD UAV miniaturizzate.
Intervallo di misurazione: 5-1200 metri
Misurazione di alberi ≥1000 metri
Accuratezza di misurazione ± 1 m
Peso ≤14 ± 0,5 g

Descrizione del prodotto

I parametri tecnici sono mostrati nella tabella seguente

Modello STA-M010X
Lunghezza d'onda laser 905nm
Capacità di distanza Edificio 1200 m
Alberi 1000 m
Grado laser Sicurezza degli occhi di classe 1
Mini gamma 5m
Risoluzione ± 0,1 m
Corrente operativa ≤90ma
Corrente di standby ≤20mA
Consumo energetico Standby≤0.09W
PEGNO≤0.23W
Interfaccia di comunicazione Ttl
Temperatura operativa · -20 ℃ ~+55 ℃
Temperatura di conservazione · -30 ℃ ~+60 ℃
Tensione di ingresso 3-5 V (alimentazione 5 V raccomandata)
Angolo di divergenza del raggio 5 malattie
Frequenza a distanza 1-3Hz
Energia ≤1 MW sicuro per gli occhi umani
Metodo a distanza Impulso
Peso 14 ± 0,5 g
Misurare Φ23x47mm

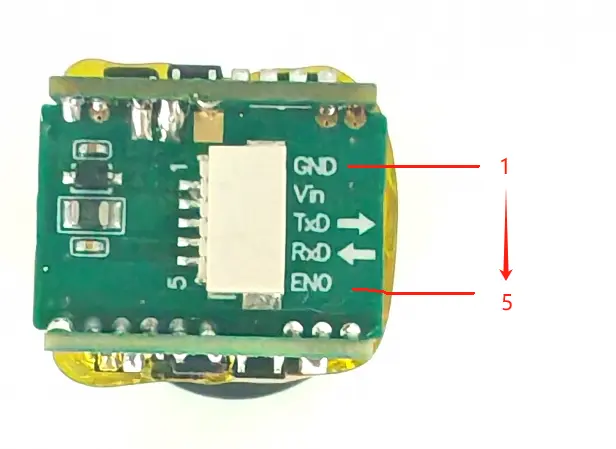

Interfacce e pin sono definiti come mostrato nella tabella seguente

Interfaccia TTL
Spillo Definizione pin Descrivere Disegno schematico
1 GND Alimentazione elettrica -
2 Vin Alimentazione +
3 Txd Trasmettere dati
4 RXD Dati ricevuti
5 Eno Abilita il pin, riservato


Grafico dei comandi di comunicazione del modulo

Comando principale
Codice di comando Descrizione Aggiungi trasmissione. risposta
0x80 Leggi lo stato di Rangefinder NO
0x81 Leggi il risultato di misurazione NO
0x83 Inizia a raggiungere NO
0x84 Smetti di interrompere NO
0x9e Programma dei parametri di comunicazione
0xbe Leggi il parametro di comunicazione
0xc0 Test di comunicazione
0xc1 Leggi la versione del firmware
Risposta degli schiavi
Codice di riconoscimento Descrizione
0x60 Frame di risposta semplice
0x01 Frame di dati di intervallo
0x20 frame di stato del telemetro
0x21 Frame dei parametri di comunicazione
0xe0 Frame di errore di errore


NOTA

1. Il formato del frame di comunicazione:

Slaveid + istruzioni + parametro + checksum

2. L'intervallo tra due cornici adiacenti deve essere almeno il tempo di 1,5 byte quando

inviato, quando è inferiore a 1 ms, è considerato 1ms;

600 bps: 25 ms

1200 bps: 12,5 ms

2400bps: 6,25 ms

4800bps: 3.125ms

9600bps: 1,56 ms

19200bps: 1ms (0,78 ms <1ms, prendi 1ms)

3. Invio di calcolo del checksum;

Questo modulo utilizza la modalità di verifica del byte per somma dell'accumulo di byte, Slaveid non lo è

Incluso nella verifica, finalmente l'invio di checksum.

Come calcolare la somma di controllo dell'istruzione in modalità di scansione "0x83 0x40":

A.Calcula Accumulation Sum: 0x83 + 0x40 = 0xc3;

B.take lsb [d7..d0]: 0xc3;

C.Calculate 2 Complement: 0x100 - 0xc3 = 0x3d, 0x3d è checksum;

Aggiungi indirizzo slave quando Mater invia: 0x10 0x83 0x40 0x3d

4. Ricevuta di verifica;

Come il frame di comunicazione di ricezione: 0x10 0x83 0x40 0x3d, verifica non inclusa

Indirizzo slave 0x10

A.Calcula Accumulation Sum: 0x83 + 0x40 + 0x3d = 0x100;

B.take lsb di somma di accumulo: 0x00; 0x00 è il risultato della verifica;

Se il risultato della verifica è 0x00, ciò significa che i dati ricevuti sono giusti; Se il risultato della verifica

non è 0x00, ciò significa che i dati ricevuti sono sbagliati.


Descrizione del comando del modulo

Nota: nell'esempio, l'indirizzo slave di ciascun comando è 0x10; nell'applicazione, l'indirizzo slave sarà quello programmato.


1 、 Test di comunicazione (0xc0 );

Il maestro invia
Codice di comando Parametro Descrizione
0xc0 Nessuno
Risposte degli schiavi
Codice di riconoscimento Parametro Descrizione
0x60 Nessuno
Esempio
Master Invia: 0x10 0xc0 0x40; 0x40 è checksum
Risposta di slave: 0x10 0x60 0xa0; 0xa0 è checksume


2 、 comandare slave per iniziare a distanza (0x83) ;

Il maestro invia
Codice di comando Parametro Descrizione
0x83 byte1 D7: Riserva
D6: Modalità di distanza continua, 0 = Off; 1 = on;
D5: modalità nebbia, 0 = off; 1 = on;
D4: unità dati, 0 = metro; 1 = cortile;
D3 - D0: Modalità di lavoro, 0 = Ranging; 1 = velocità; 2 = piccola modalità target;
Risposte degli schiavi
Codice di riconoscimento Parametro Descrizione
0x60 Nessuno Se lo slave è impostato come modalità di esportazione automatica, Slave risponde 0x60 per la prima volta dopo l'accoglienza del comando a distanza di avvio, al termine della fascia, invierà il risultato a distanza;
Esempio
Il maestro invia:
0x10 0x83 0x00 0x7d: la modalità 0 è per una misura singola, l'unità dati è metro;
0x10 0x83 0x40 0x3d: la modalità 0 è per mesure continuo, l'unità dati è un misuratore;
0x10 0x83 0x10 0x6d: la modalità 0 è per singola misura, l'unità dati è cantiere;
0x10 0x83 0x20 0x2d: la modalità 0 è per mesure continuo, l'unità dati è il cantiere;
Risposta degli schiavi:
0x10 0x60 0xa0;


Nota:1 、 Se il metodo di esportazione dei dati del modulo è impostato come modalità di query, può eseguire solo una singola misura;

2.In Modalità velocità, la funzione di distanza continua è nulla, che non è una misura di velocità continua;

3. La modalità FOG è valida solo per il dispositivo con la funzione della modalità FOG;

4.Slave Invierà il frame di risposta 0x60 Dopo il ricevimento del comando di inizio, inizierà a inviare risultati a distanza dopo il termine della gamma.


3 、 comando slave stop ranging (0x84) ;

Il maestro invia
Codice di comando Parametro Descrizione
0x84 Nessuno

Nota: dopo che il Master ha inviato il comando a Slave per fare una portata continua, deve inviare questo comando a Slave per fermare la portata. Se Master invia il comando a Slave per fare una sola volta a distanza, allora non è necessario inviare questo comando, perché lo slave smetterà di intervallo automatico dopo che la gamma è terminata.


4 、 Lettura dello stato dello slave (0x80) ;

Il maestro invia
Codice di comando Parametro Descrizione
0x80 Nessuno
Risposte degli schiavi
Codice di riconoscimento Parametro Descrizione
0x20 byte1 D7: 1 = Rangefinder occupato; 0 = Ranging finito;
D6: 1 = Malfunzione del campo di range; 0 = nessun malfunzionamento;
D5-D2: Riserva;
D1: 0 = sensore angolo proibito; 1 = sensore angolare abilitato;
D0: 0 = il sensore angolare è normale; 1 = sensore anormale anormale;
byte2 Prenotare


5 、 Leggi Range Finder Risultato (0x81) ;

Il maestro invia
Descrizione
Risposte degli schiavi
Descrizione
D7 :: Dati a distanza, 0 = dati validi; 1 = dati non validi;
D6 :: Angle Data, 0 = dati validi; 1 = dati non validi;
D5: risoluzione dei dati, 0 = 0,5/LSB; 1 = 0,1/LSB;
D4: unità dati, 0 = metro; 1 = cortile;
D3 - D0: Modalità di lavoro, 0 = Ranging; 1 = velocità;
Quando la distanza è valida: distanza [D15..D8];
Quando la distanza non è valida: 0x80 = che non va nessun risultato; 0x81 = errore del sistema;
Quando l'angolo è valido: distanza [d7..d0];
Quando l'angolo non è valido: riserva;
Esempio
1 、 slave invia il telaio della distanza: 0x10 0x01 0x60 0x12 0xd7 0xb6
Valore della distanza = 0x12d7 = 4823 = 482.3m

2 、 slave invia un telaio di velocità: 0x10 0x01 0x21 0x03 0xd7 0x04
Valore di velocità = 0x03d7 = 983 = 98,3 km/h

3 、 slave invia il telaio della distanza: 0x10 0x01 0xe0 0x80 0x00 0x9f
Il valore della distanza non è valido (il primo byte è 0xe0, d7 = 1)


6 、 Scrivi un tasso di baud di comunicazione slave (0x9e), l'impostazione della fabbrica è 19200 bps ;

Il maestro invia
Codice di comando Parametro Descrizione
0x9e byte1 deve essere 0x90
byte2 Prenotare
Byte3 Prenotare
byte4 Impostazione del tasso di baud:
0 = 1200bps;
1 = 2400bps;
2 = 4800bps;
3 = 9600bps;
4 = 19200bps (impostazione predefinita);
Risposte degli schiavi
Codice di riconoscimento Parametro Descrizione
(Fare riferimento alla parte slave di risposta del parametro slave)
Esempio
Se il master invia il frame: 0x10 0x9e 0x90 0x00 0x00 0x04 0xce; È significa: impostare il tasso di slave come 19200 bps,

Nota: il nuovo tasso di baud è valido solo dopo il riavvio del modulo;


7 、 Scrivi l'indirizzo slave (0x9e), Impostazioni di fabbrica: 0x10 ;

Il maestro invia
Codice di comando Parametro Descrizione
0x9e byte1 Deve essere 0x91
byte2 Prenotare
Byte3 Prenotare
byte4 Slave Nuovo indirizzo;
Risposte degli schiavi
Codice di riconoscimento Parametro Descrizione
(Fare riferimento alla parte slave di risposta del parametro slave)
Esempio
Per scrivere l'indirizzo slave come 0x20, quindi il master invia: 0x10 0x9e 0x91 0x00 0x00 0x20 0xb1

Nota:1. Il nuovo indirizzo slave è valido dopo il riavvio del dispositivo

2. 0x00 è l'indirizzo di trasmissione, quindi l'indirizzo slave non può essere impostato come 0x00;

3. Indirizzo slave predefinito è 0x10;


8 、 Scrivi Metodo di esportazione dei risultati misurati (0x9E) ;

Il maestro invia
Codice di comando Parametro Descrizione
0x9e byte1 Deve essere 0x92
byte2 Prenotare
Byte3 Prenotare
byte4 Metodo di esportazione dei risultati misurati Selectiong:
0 = modalità query (slave può esportare dati solo quando il master invia il comando di lettura)
1 (impostazione predefinita) = modalità automatica (dopo aver terminato, invia automaticamente i dati);
Risposte degli schiavi
Codice di riconoscimento Parametro Descrizione
(Fare riferimento alla parte slave di risposta del parametro slave)
Esempio
Per modificare l'esportazione dei dati in esportazione automatica, quindi Master invia: 0x10 0x9E 0x92 0x00 0x00 0x01 0xcf


9 、 Impostare la tensione UART IO (0x9E), Impostazione di fabbrica: 3.3V ;

Esempio
Codice di comando Parametro Descrizione
0x9e byte1 Deve essere 0x93
byte2 Prenotare
Byte3 Prenotare
byte4 Impostazione della tensione UART IO: 72 - 199, 0,025 V/LSB;
Risposte degli schiavi
Codice di riconoscimento Parametro Descrizione
(Fare riferimento alla parte slave di risposta del parametro slave)
Esempio
Cambia la tensione UART IO in 3.3V, quindi il master invia: 0x10 0x9e 0x93 0x00 0x00 0x84 0x4b

Nota : Vio = Impostazione * 0,025V, VIO predefinito = 3.3V


10 、 Parametro di comunicazione di lettura (0xBe) ;

Il maestro invia
Codice di comando Parametro Descrizione
0xbe byte1 Deve essere 0x91 o 0x92
Risposte degli schiavi
Codice di riconoscimento Parametro Descrizione
0x21 byte1 Indirizzo slave: 0x01 - 0xFF
byte2 D4: metodo di esportazione dei dati;
D3 - D0: impostazione del tasso di baud;
Byte3 Impostazione della tensione Uart Io


11 、 Lo slave invia informazioni errate (0xe0 );

Risposte degli schiavi
Codice di riconoscimento Parametro
0xe0 byte1 D7 - D3: Riserva;
D2: 1 = errore del parametro di comunicazione;
D1: 1 = Commmend irriconoscibile;
D0: 1 = errore checksum;


12 、 Leggi la versione del firmware (questo comando è stato supportato solo in V7.00 o versione più recente;) ;

Il maestro invia
Codice di comando Parametro
0xc1 Nessuno
Risposte degli schiavi
Codice di riconoscimento Parametro Note
0x61 byte0 Versione May (BCD)
byte1 Versione minore (BCD)
Esempio
Risposte di slave: 0x10 0x61 0x07 0x00 0x98
I dati "0x07 0x00" indicano che la versione del firmware è V7.00.
